PP喷淋塔内部结构由以下组成:喷淋塔塔体、填充层、喷淋层、除雾层、循环洒水管路、循环水槽、进风口、出风口、视窗(应该也叫检修口)及PP喷淋塔内部用以支撑及固定用的结构部件等。
喷淋塔塔体:通常为立式圆筒形,塔的直径和高度需要根据废气类型、风量等参数定制。合理设计内喷层、填料层、除雾层和支撑强化构件。喷淋塔塔体坚固耐用,各接头焊接牢固,密封性好,确保长期使用不会出现焊、开裂、老化、渗漏、漏风等现象。
喷淋塔进出风口:精心设计的入口和出口使废气在PP喷淋塔内平稳流动,在通过喷淋塔内的时间内合理有效的过滤废气内的有害污染物。相反设计不合理的话,废气在喷淋塔内不能平稳流动,就会降低废气在塔内的处理过程,造成废气处理不充分,排放超标。
喷淋塔吸收区:PP喷淋塔重点废气处理区,吸收区由喷雾层和填料层组成。喷淋塔喷嘴在拉西环或者多面球上喷射均匀全覆盖的吸收液,形成流动的液体膜,吸收区中的空气也被雾滴覆盖。废气自下而上通过吸收区,与吸收液膜和雾滴逆流充分接触。废气中的有害污染物不断被液膜和液滴吸收中和。净化后的气体向上进入二级吸收区,再次净化,直至达到排放标准。
吸收区内的喷雾层:是一个网状的喷雾系统,由覆盖pp螺旋喷管组成,这样的喷管以大角度喷射,雾化均匀,不易堵塞)。填料层采用空心球、拉西环等表面面积非常大的填料,可大大增加废气与填料层的接触面积,提高废气净化效率。
喷淋塔除雾器有:板式除雾器、空心球除雾器、屏风除雾器等,安装在塔顶。
喷淋塔循环水箱:安装在喷淋塔底部,通过内部浮阀自动补充水,喷淋塔循环吸收液一般为清水,也可通过循环槽按环境评价要求加入氢氧化钠、稀硫酸等特殊药剂。
喷淋塔循环水泵:选择防腐泵并安装在循环水箱上,可以安装多个单元。水泵将吸收液从水箱中抽出,沿喷水管送入塔内喷淋层,喷洒在水箱上,最后吸收液流入底水储水箱,过滤后,它返回水箱形成循环。泵是喷淋塔的核心,它必须具有合理的选择和高质量,以确保塔内废气处理的效率。

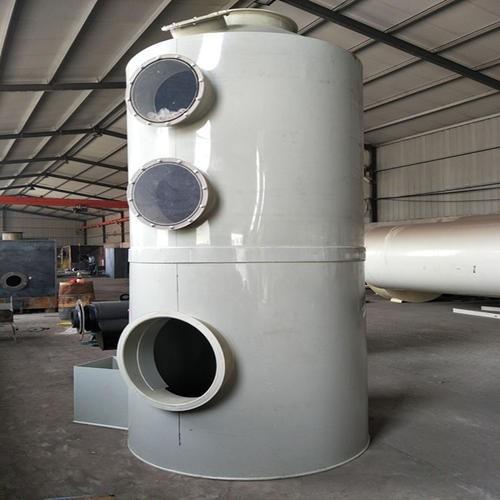

透明喷淋塔检视窗:在塔身上设置多个透明观察孔,便于实时观察PP喷淋塔的工况。定期维护或检修时,可打开检查孔上的检视窗,检察塔内进行相关操作,方便快捷。
